一、高鋁磚的基本概念與分類

高鋁磚是以鋁礬土為主要原料制成的耐火材料制品，其Al?O?含量通常在48%以上，屬于高級耐火材料。根據(jù)氧化鋁含量的不同，高鋁磚可分為三個(gè)等級：

1. 一級高鋁磚：Al?O?含量≥75%，耐火度可達(dá)1790℃以上

2. 二級高鋁磚：Al?O?含量60%-75%，耐火度約1770-1790℃

3. 三級高鋁磚：Al?O?含量48%-60%，耐火度約1750-1770℃

二、高鋁磚的主要性能特點(diǎn)

1. 高溫性能優(yōu)越

• 耐火度高（1750-1900℃）

• 荷重軟化開始溫度高（1420-1550℃）

• 高溫體積穩(wěn)定性好（重?zé)€變化小）

2. 機(jī)械強(qiáng)度大

• 常溫耐壓強(qiáng)度可達(dá)40-100MPa

• 抗折強(qiáng)度高，耐磨性能好

3. 抗化學(xué)侵蝕能力強(qiáng)

• 對酸性渣和堿性渣都有一定抵抗能力

• 特別抗酸性渣侵蝕性能優(yōu)于粘土磚

4. 熱震穩(wěn)定性相對較好

• 熱膨脹系數(shù)較小（約5.0-5.5×10??/℃）

• 耐急冷急熱性能優(yōu)于鎂磚等堿性耐火材料

三、高鋁磚的生產(chǎn)工藝

高鋁磚的典型生產(chǎn)工藝流程包括：

1. 原料處理：鋁礬土破碎、煅燒（1400-1500℃）

2. 配料：按等級要求配入不同比例的高鋁熟料和結(jié)合粘土

3. 混煉：加入適量水或結(jié)合劑混合均勻

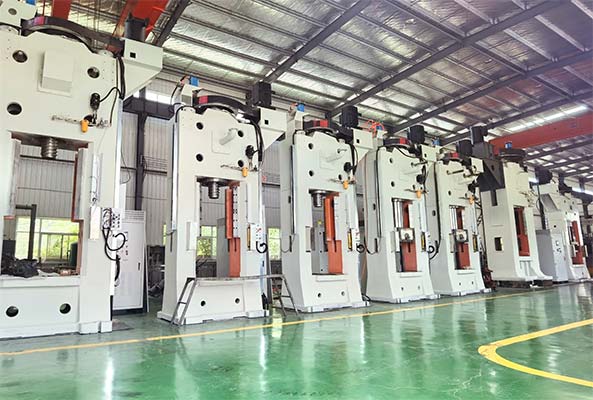

4. 成型：采用螺旋壓力機(jī)成型（壓力通常60-100MPa）

5. 干燥：控制干燥速度防止開裂

6. 燒成：在高溫窯中燒成（1400-1600℃，保溫20-40小時(shí)）

四、高鋁磚的主要應(yīng)用領(lǐng)域

1. 鋼鐵工業(yè)

• 高爐爐缸、爐腹

• 熱風(fēng)爐高溫部位

• 鋼包內(nèi)襯工作層

• 鐵水包、混鐵爐內(nèi)襯

2. 有色金屬工業(yè)

• 鋁電解槽內(nèi)襯

• 銅冶煉爐、反射爐關(guān)鍵部位

• 鉛鋅冶煉爐內(nèi)襯

3. 建材工業(yè)

• 水泥回轉(zhuǎn)窯過渡帶、冷卻帶

• 玻璃窯蓄熱室格子體

• 陶瓷窯爐窯具

4. 石油化工

• 催化裂化裝置反應(yīng)器內(nèi)襯

• 氣化爐、轉(zhuǎn)化爐內(nèi)襯

• 炭黑反應(yīng)爐高溫部位

五、高鋁磚的選用原則

1. 根據(jù)使用溫度選擇：

• 1600℃以上選用一級高鋁磚

• 1400-1600℃選用二級高鋁磚

• 1300-1400℃可選用三級高鋁磚

2. 根據(jù)侵蝕介質(zhì)選擇：

• 酸性環(huán)境選用高純度產(chǎn)品

• 堿性環(huán)境選用低SiO?含量的產(chǎn)品

3. 根據(jù)熱震條件選擇：

• 溫度波動(dòng)大的部位選用低膨脹系數(shù)的產(chǎn)品

• 可考慮添加特殊成分改善熱震穩(wěn)定性

六、高鋁磚的發(fā)展趨勢

1. 高純化：發(fā)展Al?O?含量>85%的超高鋁磚

2. 復(fù)合化：與碳化硅、鋯英石等材料復(fù)合提高性能

3. 功能化：開發(fā)具有特定功能（如抗?jié)B透、抗剝落）的專用高鋁磚

4. 環(huán)保化：降低生產(chǎn)能耗，減少對環(huán)境的影響

5. 長壽命化：通過顯微結(jié)構(gòu)優(yōu)化提高使用壽命

七、高鋁磚使用注意事項(xiàng)

1. 砌筑要求：

• 嚴(yán)格控制磚縫（一般1.5-2mm）

• 使用專用耐火泥漿

• 避免強(qiáng)力敲打

2. 烘爐制度：

• 嚴(yán)格執(zhí)行烘爐曲線

• 控制升溫速度（通常50-100℃/h）

• 在關(guān)鍵溫度點(diǎn)適當(dāng)保溫

3. 日常維護(hù)：

• 定期檢查侵蝕情況

• 及時(shí)修補(bǔ)局部損壞

• 避免急冷急熱

高鋁磚作為重要的耐火材料，在高溫工業(yè)中發(fā)揮著不可替代的作用。隨著工業(yè)技術(shù)的發(fā)展，高鋁磚的性能將不斷提升，應(yīng)用領(lǐng)域也將進(jìn)一步擴(kuò)大。正確選擇和使用高鋁磚，對延長窯爐壽命、降低生產(chǎn)成本具有重要意義。
